Como escolher a tensão certa para um gerador industrial

Especificar a tensão incorreta para um sistema de energia industrial acarreta imensos riscos operacionais e financeiros. Você enfrentará falhas catastróficas de equipamentos, graves riscos de segurança e reformas dispendiosas de transformadores se a saída não corresponder perfeitamente à infraestrutura do seu local. Os gerentes de instalações e os engenheiros de compras muitas vezes lutam para alinhar os perfis de carga específicos do local com a produção do gerador. Equilibrar a infraestrutura legada, os requisitos complexos de partida de motores, as configurações variadas de fase e as demandas de energia principal versus energia de reserva complicam o processo de seleção. Você deve levar em conta as correntes de pico de pico enquanto garante que a tensão em estado estacionário permaneça dentro de tolerâncias restritas. Um erro de cálculo força as instalações a dependerem de transformadores elevadores ou redutores ineficientes, adicionando pontos de falha desnecessários. Este guia fornece uma estrutura técnica passo a passo para avaliar os requisitos de tensão do gerador industrial . Você aprenderá como auditar o perfil de carga de sua instalação, combinar os recursos do alternador com os painéis existentes e navegar pelas configurações de fase para garantir integração perfeita e conformidade regulatória.

Principais conclusões

• A configuração de fase determina a tensão: A escolha entre alimentação monofásica e trifásica limita ou expande fundamentalmente as opções de tensão disponíveis; trifásico é obrigatório para a maioria das aplicações industriais pesadas.

• Especificação de drives de aplicação: A definição da finalidade do gerador – seja para reserva de emergência, alimentação principal ou alimentação contínua – impacta diretamente o dimensionamento do alternador, os requisitos de estabilidade de tensão e as configurações disponíveis.

• O perfil de carga não é negociável: a seleção precisa da tensão requer uma auditoria granular da potência de operação, potência inicial de pico (corrente de partida) e tipos específicos de motor.

• Saída Direta versus Transformação: Combinar a tensão nativa do gerador com a carga primária da instalação é sempre preferível a contar com transformadores elevadores ou redutores, que introduzem perdas de energia e pontos adicionais de falha.

• Segurança e conformidade: A ligação neutra adequada (flutuante vs. ligada) e a adesão aos códigos elétricos locais (por exemplo, NEC/NFPA) são essenciais ao integrar sistemas de alta ou média tensão.

Conhecimento Básico de Tensão de Gerador Industrial

A tensão atua como a pressão elétrica que conduz a corrente através de um circuito. Os ambientes industriais exigem níveis de pressão específicos e padronizados para operar máquinas pesadas com segurança e eficiência. Se a tensão for muito baixa, os motores consomem corrente excessiva para realizar o mesmo trabalho mecânico. Esta relação inversa entre tensão e corrente significa que condições de subtensão levam a rápido superaquecimento, degradação térmica dos enrolamentos de cobre e disjuntores desarmados. Se a tensão for muito alta, a pressão elétrica viola as classificações de isolamento do equipamento, causando curtos-circuitos imediatos e possíveis incidentes de arco elétrico. A padronização dessa pressão elétrica garante que todos os comutadores conectados, inversores de frequência variável e equipamentos rotativos pesados ​​operem dentro de seus limites térmicos projetados.

Compreender a matemática por trás do fornecimento de energia esclarece por que a seleção de tensão é importante. Num sistema trifásico, a potência é igual à tensão multiplicada pela corrente, multiplicada pela raiz quadrada de três, multiplicada pelo fator de potência. Para fornecer uma grande quantidade de energia, você deve aumentar a tensão ou aumentar a corrente. Empurrar alta corrente requer cabos de cobre enormes e caros e gera calor significativo. O envio de alta tensão permite que você use cabos menores e transmita energia com mais eficiência em uma instalação.

Alimentação monofásica versus trifásica

Os sistemas de energia monofásicos fornecem corrente alternada através de uma única onda senoidal contínua. Esses sistemas normalmente operam em 120/240 V e são padrão em aplicações residenciais ou comerciais leves. A energia monofásica cai para tensão zero duas vezes por ciclo. Este cruzamento por zero é perfeitamente aceitável para iluminação e pequenos componentes eletrônicos, mas altamente ineficiente para cargas mecânicas pesadas. A natureza alternada causa pulsação de torque em motores grandes, levando a estresse mecânico, vibração e redução da vida útil do rolamento.

Os sistemas trifásicos fornecem energia usando três ondas senoidais distintas, deslocadas em 120 graus. Esta configuração garante que a potência total entregue permaneça constante em qualquer momento, nunca caindo a zero. Um gerador industrial utiliza quase exclusivamente configurações trifásicas para lidar com cargas pesadas e contínuas. Alternadores trifásicos são fisicamente menores e mais eficientes do que unidades monofásicas com a mesma classificação em quilowatts. Eles exigem menos cobre e alumínio para transmissão de energia, tornando-os o padrão indiscutível para manufatura pesada e campi industriais.

A tentativa de adaptar um gerador incompatível utilizando conversores de fase introduz graves riscos operacionais. Os conversores de fase rotativos e estáticos sofrem de ineficiências inerentes, muitas vezes desperdiçando uma porcentagem significativa da energia gerada na forma de calor. Além disso, os conversores podem distorcer a onda senoidal elétrica, introduzindo harmônicos que interferem nos controladores lógicos programáveis ​​(CLPs) sensíveis e nos inversores de frequência variáveis ​​(VFDs). Selecionar a fase correta nativamente no nível do alternador é um requisito rigoroso para uma energia industrial confiável.

Configurações comuns de tensão padrão

As instalações industriais norte-americanas geralmente operam em níveis de tensão padronizados para garantir a compatibilidade dos equipamentos. As configurações mais comuns incluem 120/208 V, 277/480 V e 347/600 V. O sistema 120/208 V é predominante em manufaturas leves e grandes espaços comerciais, fornecendo 120 V para tomadas padrão e 208 V para motores moderados. O sistema 277/480 V serve como carro-chefe para a indústria pesada. Fornece 480 V para motores de indução massivos e 277 V para iluminação industrial de alto brilho. Instalações no Canadá utilizam frequentemente o padrão 347/600V para aplicações pesadas semelhantes.

Os engenheiros devem distinguir cuidadosamente entre leituras de tensão linha a linha e linha a neutro. Em um sistema configurado em estrela (Y), a tensão linha a linha mede o potencial elétrico entre duas fases distintas. A tensão linha-neutro mede o potencial entre uma fase e o ponto neutro aterrado. Por exemplo, em um sistema 480Y/277V, conectar um motor em duas fases fornece 480V, enquanto conectar um circuito de iluminação de uma fase ao neutro fornece 277V. A verificação de ambas as medições em relação às placas de identificação do equipamento evita erros de fiação catastróficos durante a instalação. As configurações Delta, por outro lado, muitas vezes carecem totalmente de um fio neutro, fornecendo apenas tensão linha a linha, o que requer transformadores de aterramento específicos se houver cargas neutras presentes.

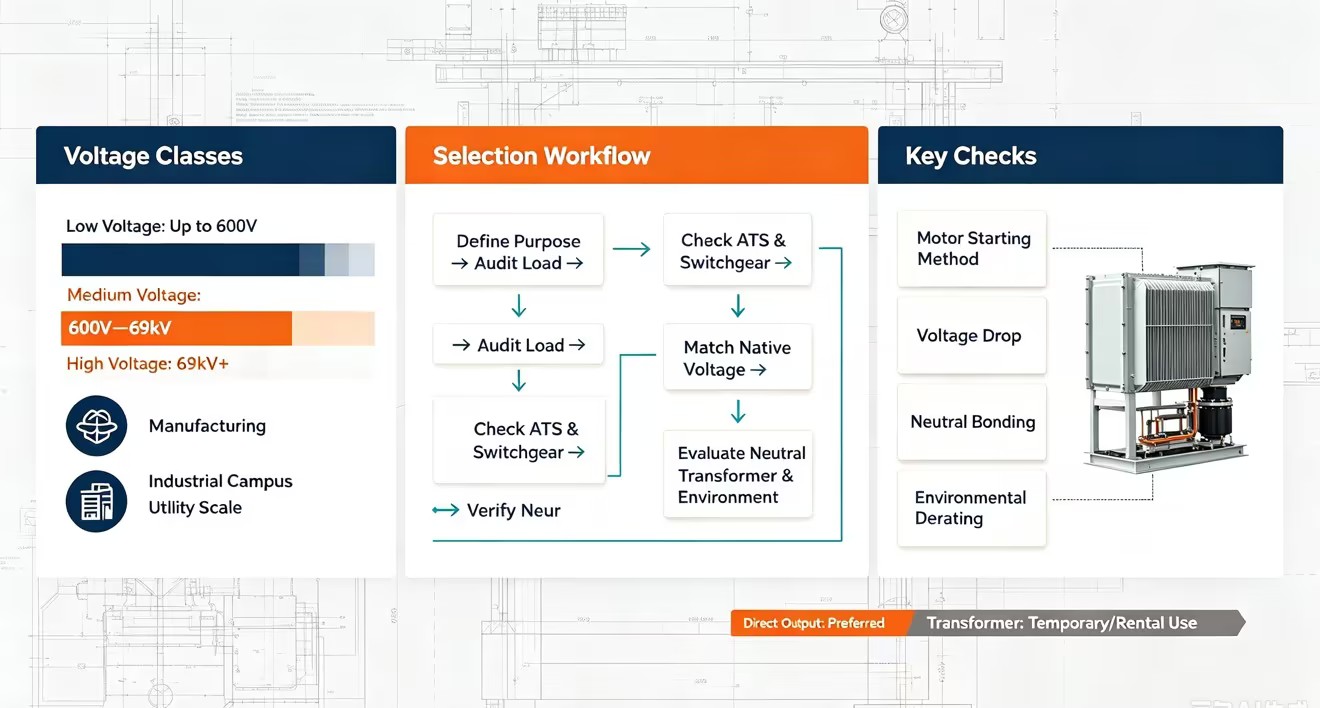

Classificações de geradores de baixa, média e alta tensão

A geração de energia industrial abrange um enorme espectro de pressão elétrica. Categorizar os geradores em níveis de baixa, média e alta tensão ajuda os engenheiros a adequar o equipamento à área física e aos requisitos de distribuição do local. Cada nível exige diferentes equipamentos de manobra, protocolos de segurança e rotinas de manutenção.

Geradores de Baixa Tensão (Até 600V)

Os geradores de baixa tensão representam a grande maioria das instalações industriais de reserva e de energia principal. Operando a 600 volts ou menos, essas unidades integram-se perfeitamente em painéis de distribuição padrão de instalações. As aplicações típicas incluem fábricas de médio porte, complexos imobiliários comerciais, data centers e sistemas padrão de backup de emergência. A principal vantagem da geração de baixa tensão é a acessibilidade. Peças de reposição, técnicos certificados e chaves de transferência automática (ATS) compatíveis estão prontamente disponíveis em vários fornecedores.

No entanto, os sistemas de baixa tensão enfrentam limitações físicas estritas no que diz respeito à distribuição de energia. A transmissão de alta corrente em baixa tensão por longas distâncias resulta em severa queda de tensão devido à resistência elétrica natural dos cabos de cobre e alumínio. Para compensar, as instalações devem instalar cabos excessivamente grossos e caros, muitas vezes colocando em paralelo vários cabos 500 MCM apenas para transportar a amperagem. Portanto, os geradores de baixa tensão são mais adequados para instalações onde a usina fica muito próxima da carga elétrica primária, normalmente a algumas centenas de metros da sala elétrica principal.

Geradores de Média Tensão (600V a 69kV)

Quando uma área industrial se expande para além de um único edifício, os geradores de média tensão tornam-se necessários. Variando de 600 V a 69 kV, esses sistemas são projetados para campi industriais de grande escala, operações de mineração remotas e instalações de fabricação pesada espalhadas por vários hectares. Ao gerar energia em uma tensão mais alta, o sistema gera a mesma quantidade de potência usando significativamente menos corrente. Isto reduz drasticamente a espessura necessária do cabo e minimiza a queda de tensão em longos percursos de distribuição.

A implementação da geração de média tensão requer uma infraestrutura elétrica altamente especializada. As instalações devem instalar subestações redutoras em vários pontos de uso para converter a média tensão novamente para 480V ou 208V utilizáveis ​​para máquinas padrão. O painel deve apresentar mitigação avançada de arco voltaico, disjuntores a vácuo e sistemas especializados de proteção de relés. Embora as despesas de capital iniciais sejam mais elevadas, as poupanças na cablagem de cobre e na eficiência da transmissão justificam frequentemente o investimento em instalações industriais em expansão. O pessoal de manutenção deve possuir certificações específicas de média tensão para interagir com este equipamento de forma segura.

Geradores de alta tensão (69kV a 1.100kV+)

Os geradores de alta tensão operam no domínio da produção de energia em escala de serviços públicos e em enormes complexos industriais sincronizados com a rede. Esses sistemas suportam tensões de 69kV a 1.100kV e além. Você encontrará esses geradores em usinas de energia dedicadas, grandes refinarias petroquímicas e operações de fundição pesada que exigem quantidades impressionantes de energia elétrica contínua. Eles não alimentam máquinas individuais; eles alimentam redes regionais inteiras ou enormes subestações em toda a instalação.

As dimensões de avaliação para sistemas de alta tensão são incrivelmente rigorosas. Eles exigem infraestrutura enorme, incluindo painéis de distribuição isolados a gás com hexafluoreto de enxofre (SF6), enormes transformadores cheios de óleo e extensas redes de aterramento. A manutenção só pode ser realizada por pessoal altamente especializado e certificado em alta tensão. A conformidade regulatória, os protocolos de segurança e o monitoramento ambiental exigidos para esses sistemas os colocam em uma categoria de engenharia completamente diferente da energia de reserva industrial padrão. As folgas entre as partes energizadas e as estruturas aterradas são medidas em pés, não em polegadas, determinando enormes dimensões físicas para a instalação.

Estrutura passo a passo para selecionar a tensão correta

Selecionar a configuração correta do alternador é um exercício preciso de engenharia. Suposições levam à falha do equipamento e violações do código de segurança. Siga esta estrutura estruturada para alinhar suas capacidades de geração de energia com os requisitos técnicos exatos de sua instalação.

1. Determine a finalidade e o perfil operacional do gerador: Defina o contexto operacional exato do sistema de energia. A unidade foi projetada para operação em espera de emergência, alimentação principal ou operação contínua com carga base? Os sistemas em espera ficam ociosos por meses, sendo ativados apenas durante interrupções de serviços públicos. Eles devem aceitar cargas massivas de blocos instantaneamente. Os sistemas de energia principal servem como fonte primária de eletricidade, funcionando por longos períodos com cargas variáveis. Os sistemas contínuos funcionam 24 horas por dia, 7 dias por semana, com uma carga constante e imutável. O perfil operacional determina a estabilidade de tensão necessária e o dimensionamento do alternador. Os sistemas de espera geralmente utilizam motores a diesel porque oferecem resposta transitória rápida, recuperando-se rapidamente das graves quedas de tensão causadas pela aplicação repentina de carga. Os motores a gás natural respondem mais lentamente para bloquear cargas. Se a sua instalação exigir tolerâncias de tensão rígidas para componentes eletrônicos sensíveis, a escolha do combustível e o perfil operacional influenciarão fortemente o tamanho do alternador e o sistema de excitação necessários.

2. Verifique as necessidades de carga de energia do local e de partida do motor: A seleção precisa de tensão requer uma auditoria granular das demandas elétricas de sua instalação. Você deve calcular a carga total conectada versus a carga simultânea máxima. A carga conectada representa todos os equipamentos da instalação ligados simultaneamente. A carga simultânea representa o consumo máximo de energia realista durante os horários de pico de operação. O dimensionamento do gerador com base apenas na carga conectada leva a um superdimensionamento severo, o que causa empilhamento úmido em motores diesel e baixa eficiência. Os requisitos de partida do motor são o fator mais crítico nesta auditoria. Quando um grande motor de indução dá partida Direct-On-Line (DOL), ele consome uma corrente de partida seis a dez vezes maior que sua corrente normal de funcionamento. Essa enorme demanda repentina reduz a tensão do sistema. Se a tensão cair muito, os contatores magnéticos vibram, os CLPs são reiniciados e o motor não consegue superar sua inércia mecânica. Você deve documentar os métodos de partida de todos os principais motores. Os soft starters e os inversores de frequência (VFDs) reduzem significativamente a corrente de partida, permitindo que você especifique um alternador de tamanho mais preciso sem medo de um colapso catastrófico de tensão.

3. Combine a saída do gerador com a infraestrutura existente do local: A integração de uma nova fonte de energia requer uma inspeção completa de sua rede de distribuição elétrica existente. Você deve auditar o painel principal, as chaves de transferência automática (ATS) e os painéis de distribuição primários. A tensão de saída nativa do gerador deve estar perfeitamente alinhada com a tensão nominal do ATS e da alimentação da rede elétrica principal. Tensões incompatíveis destruirão a chave de transferência no momento em que ela tentar conectar as fontes de energia. Os engenheiros devem decidir se devem combinar o gerador com a tensão da rede elétrica ou diretamente com a tensão do equipamento primário. Na maioria das instalações permanentes, combinar a tensão da rede elétrica é a única opção lógica, pois os transformadores e painéis de distribuição existentes na instalação já estão configurados para lidar com essa entrada específica. A tentativa de desviar o painel principal para alimentar equipamentos específicos diretamente requer sistemas complexos derivados separadamente e painéis de isolamento personalizados.

4. Avalie as vantagens e desvantagens dos transformadores e os tipos de instalação: Os transformadores são ferramentas necessárias na distribuição elétrica, mas apresentam ineficiências que você deve considerar durante a fase de projeto. Em aplicações temporárias ou de aluguel, o uso de um transformador elevador ou abaixador é uma prática padrão. As frotas de aluguel possuem predominantemente geradores de 480V. Se um local exigir 4.160 V para uma bomba de drenagem temporária, o fornecedor de aluguel implantará um gerador de 480 V emparelhado com um transformador elevador. Isso fornece flexibilidade máxima de implantação. No entanto, as instalações permanentes devem priorizar estritamente a correspondência de tensão nativa. Os transformadores introduzem perda de calor parasita, normalmente reduzindo a eficiência geral do sistema em 2% a 5%. Ao longo dos 20 anos de vida útil de um gerador de energia principal, esta perda contínua de energia traduz-se num enorme desperdício de combustível. Além disso, grandes transformadores exigem blocos de concreto expandido, sistemas especializados de contenção de fluidos e despesas gerais de manutenção contínua. A eliminação de transformadores desnecessários através da especificação da tensão nativa correta do alternador aumenta a confiabilidade do sistema e reduz o espaço físico da instalação.

Riscos de instalação e soluções práticas

Mesmo com a tensão correta especificada, a instalação inadequada e a negligência ambiental podem comprometer a integridade do sistema de energia. A mitigação destes riscos requer uma adesão rigorosa aos códigos eléctricos e uma compreensão profunda dos desafios específicos do local.

Configurações flutuantes vs. neutras ligadas

A configuração da conexão neutra do gerador é um parâmetro crítico de segurança. Um neutro ligado significa que o fio neutro está fisicamente conectado à estrutura de aterramento do gerador. Um neutro flutuante significa que o fio neutro permanece isolado do terra no gerador, contando, em vez disso, com a conexão de aterramento no painel de serviço principal da instalação.

A configuração neutra incorreta leva a graves riscos de segurança e violações do Código Elétrico Nacional (NEC). Se um gerador com neutro ligado se conectar a uma instalação que já possui um neutro ligado no painel principal, ele criará caminhos paralelos para a corrente de retorno. Isso permite que correntes parasitas fluam através do chassi do equipamento e dos fios de aterramento, criando um risco de choque letal e interferindo nos interruptores de circuito de falha de aterramento (GFCIs). Por outro lado, se um sistema requer um neutro ligado, mas opera flutuante, uma condição de falha não desarmará os disjuntores, deixando o equipamento energizado e altamente perigoso. Você deve coordenar a estratégia de ligação neutra com o mecanismo de comutação específico do seu ATS. Um ATS de 3 pólos requer um neutro flutuante no gerador, enquanto um ATS de 4 pólos comuta o neutro e requer um neutro ligado no gerador para criar um sistema derivado separadamente.

Gerenciando a queda de tensão em cabos longos

A queda de tensão é uma realidade física inevitável ditada pela Lei de Ohm. À medida que a corrente viaja através de um condutor, a resistência inerente do metal provoca uma redução na pressão elétrica. Se o gerador ficar a 150 metros de distância do quadro principal, uma saída de 480 V poderá cair para 440 V no momento em que atingir a carga. Esta condição de subtensão força os motores a consumirem mais corrente para manter o torque, levando a um rápido superaquecimento e a sobrecargas térmicas desarmadas.

A mitigação da queda de tensão requer um planejamento estratégico do local. A solução mais direta é encurtar o percurso dos cabos, colocando o gerador o mais próximo possível da entrada de serviço elétrico. Se restrições físicas impedirem isso, será necessário aumentar a bitola dos cabos de cobre ou alumínio para reduzir a resistência. Em casos extremos que envolvem grandes campus industriais, a única tática de mitigação viável é optar por um gerador de média tensão. Transmitir energia em 4.160 V ou 12.470 V em todo o campus e reduzi-la localmente praticamente elimina o impacto da queda de tensão padrão, economizando dezenas de milhares de dólares em cabeamento de cobre pesado.

Fatores ambientais e de redução de potência

As classificações de tensão e potência da placa de identificação são calculadas sob condições de teste padrão, normalmente ao nível do mar e 77°F (25°C). Os ambientes industriais do mundo real raramente correspondem a estas condições originais. Temperaturas extremas, grandes altitudes e muita umidade afetam severamente o desempenho do gerador e a estabilidade da tensão.

As grandes altitudes diluem o ar, reduzindo a massa de oxigênio disponível para combustão no motor e diminuindo a eficiência de resfriamento dos ventiladores internos do alternador. O calor ambiente extremo degrada de forma semelhante a capacidade do alternador de eliminar a carga térmica, aumentando a resistência dos enrolamentos de cobre. Os fabricantes fornecem curvas de redução de potência específicas que determinam quanta energia a unidade perde nessas condições. Por exemplo, um gerador pode perder 3% da sua capacidade total por cada 1000 pés acima do nível do mar e um adicional de 1% por cada 10 graus acima da temperatura ambiente padrão. Você deve aplicar esses cálculos de redução durante a fase de dimensionamento para garantir que a tensão e a potência selecionadas permaneçam estáveis ​​sob as piores condições ambientais que seu local enfrentará.

Conclusão

Finalize sua estratégia de sistema de energia executando as seguintes ações imediatas:

1. Realize um estudo abrangente de carga no local para documentar os métodos de partida e os multiplicadores de partida de todos os principais motores.

2. Verifique a configuração exata de tensão, fase e ligação neutra de suas chaves de transferência automática existentes e da alimentação da rede elétrica principal.

3. Consulte um engenheiro elétrico certificado para aplicar curvas de redução ambiental com base na altitude do seu local e nas temperaturas ambientes de pico.

4. Solicite folhas de especificações detalhadas do alternador de fornecedores confiáveis ​​para confirmar a capacidade de recuperação de queda de tensão transitória.

Perguntas frequentes

P: A tensão de um gerador industrial pode ser alterada após a compra?

R: Alguns alternadores de gerador são reconectáveis. Muitas vezes, um alternador de 12 condutores pode ser reconfigurado por um técnico para alternar entre 208V e 480V. No entanto, muitos alternadores, especialmente unidades de alta potência ou média tensão, possuem enrolamentos fixos. Você deve verificar a capacidade de reconectação antes da compra, principalmente se operar em ambientes dinâmicos ou de aluguel.

P: O que acontece se eu conectar equipamentos industriais à tensão errada?

R: Conectar o equipamento à tensão errada causa danos imediatos. A subtensão força os motores a consumir corrente excessiva, levando a um rápido superaquecimento, enrolamentos derretidos e falha prematura. A sobretensão viola as classificações de isolamento do equipamento, causando curtos-circuitos imediatos, placas de controle queimadas e incêndios elétricos catastróficos.

P: Preciso de um gerador trifásico de 480 V ou 208 V?

R: Verifique as placas de identificação do seu equipamento principal e o tamanho da instalação. Um sistema de 480 V é padrão para motores industriais pesados, grandes fábricas e cabos longos devido à sua eficiência. Um sistema de 208 V normalmente é suficiente para cargas comerciais mais leves, espaços de varejo e instalações sem máquinas rotativas maciças.

P: Como a corrente de partida do motor afeta minha seleção de tensão?

R: Motores grandes consomem de 6 a 10 vezes a corrente normal de operação na inicialização. Essa enorme demanda repentina causa uma queda temporária de tensão em todo o sistema. O alternador do gerador deve ser dimensionado o suficiente para absorver esse pico e manter a estabilidade da tensão, evitando a queda dos contatores.

P: Quando devo usar um transformador elevador com gerador de baixa tensão?

R: Os transformadores elevadores são viáveis ​​para aplicações temporárias ou de aluguel quando os geradores de média tensão não estão disponíveis ou têm custo proibitivo. Eles fornecem flexibilidade de implantação. No entanto, você deve levar em conta a perda de eficiência de 2% a 5% causada pelo calor parasita, tornando-os menos ideais para instalações permanentes.

P: Qual é a diferença entre tensão linha a linha e tensão linha-neutro?

A: A tensão linha a linha mede a pressão elétrica entre duas fases de alimentação distintas (por exemplo, 480V para motores pesados). Linha para neutro mede a pressão entre uma fase e o ponto terra/neutro (por exemplo, 277V para iluminação). Compreender esta distinção evita o dimensionamento incorreto do equipamento e garante uma distribuição de carga segura e equilibrada.
