Um sistema de energia em espera é tão confiável quanto seu mecanismo de transferência. A chave de transferência automática atua como o cérebro central da infraestrutura de energia de emergência. Um gerador diesel de alto desempenho permanece totalmente inútil durante uma falha na rede se a carga elétrica não for transferida de forma imediata e segura. Depender de processos de transferência manuais apresenta riscos graves. Você enfrenta erros humanos, atrasos nos tempos de resposta e riscos de segurança para o pessoal no local. O tempo de inatividade total em instalações comerciais, industriais ou de cuidados intensivos leva à perda de dados, ao comprometimento da segurança da vida e à interrupção operacional massiva. A chave de transferência automática serve como ponte garantindo o fornecimento contínuo de energia elétrica entre a rede elétrica e a geração de backup. Compreender como avaliar, dimensionar e selecionar a arquitetura correta para um ATS para gerador a diesel determina a confiabilidade máxima dos recursos de resposta a emergências de sua instalação.
Um ATS para um gerador a diesel monitora de forma autônoma a energia da rede elétrica, sinaliza a partida do gerador por meio de um controle de 2 fios e transfere com segurança a carga elétrica sem retroalimentar a rede.
A seleção do ATS correto requer a correspondência do tipo de transição (aberta, fechada ou atrasada) com a tolerância da instalação para interrupções momentâneas de energia e correntes de partida para garantir uma transição suave.
O dimensionamento adequado é ditado pelas cargas máximas contínuas e não contínuas, exigindo adesão estrita aos padrões NEC/NFPA em vez de simplesmente corresponder à classificação em quilowatts do gerador.
As instalações de missão crítica devem avaliar os modelos ATS de isolamento de bypass para permitir a manutenção simultânea sem diminuir a carga crítica.
Índice
Uma chave de transferência automática é um mecanismo de comutação resistente projetado para gerenciar várias fontes de energia. Sua principal função é impedir a ligação simultânea da rede elétrica e da energia do gerador local. Contamos com intertravamentos mecânicos e elétricos para evitar retroalimentação. A retroalimentação ocorre quando a energia do gerador flui em sentido inverso para linhas de serviços públicos mortas, criando riscos letais para os trabalhadores das linhas de serviços públicos que tentam restaurar a rede. Além da segurança, o ATS garante o fornecimento contínuo de energia ao circuito de carga conectado, roteando a eletricidade da fonte ativa e estável. No campo, normalmente vemos estes construídos usando mecanismos baseados em contatores para comutação rápida ou disjuntores em caixa moldada quando é necessária proteção integrada contra sobrecorrente.

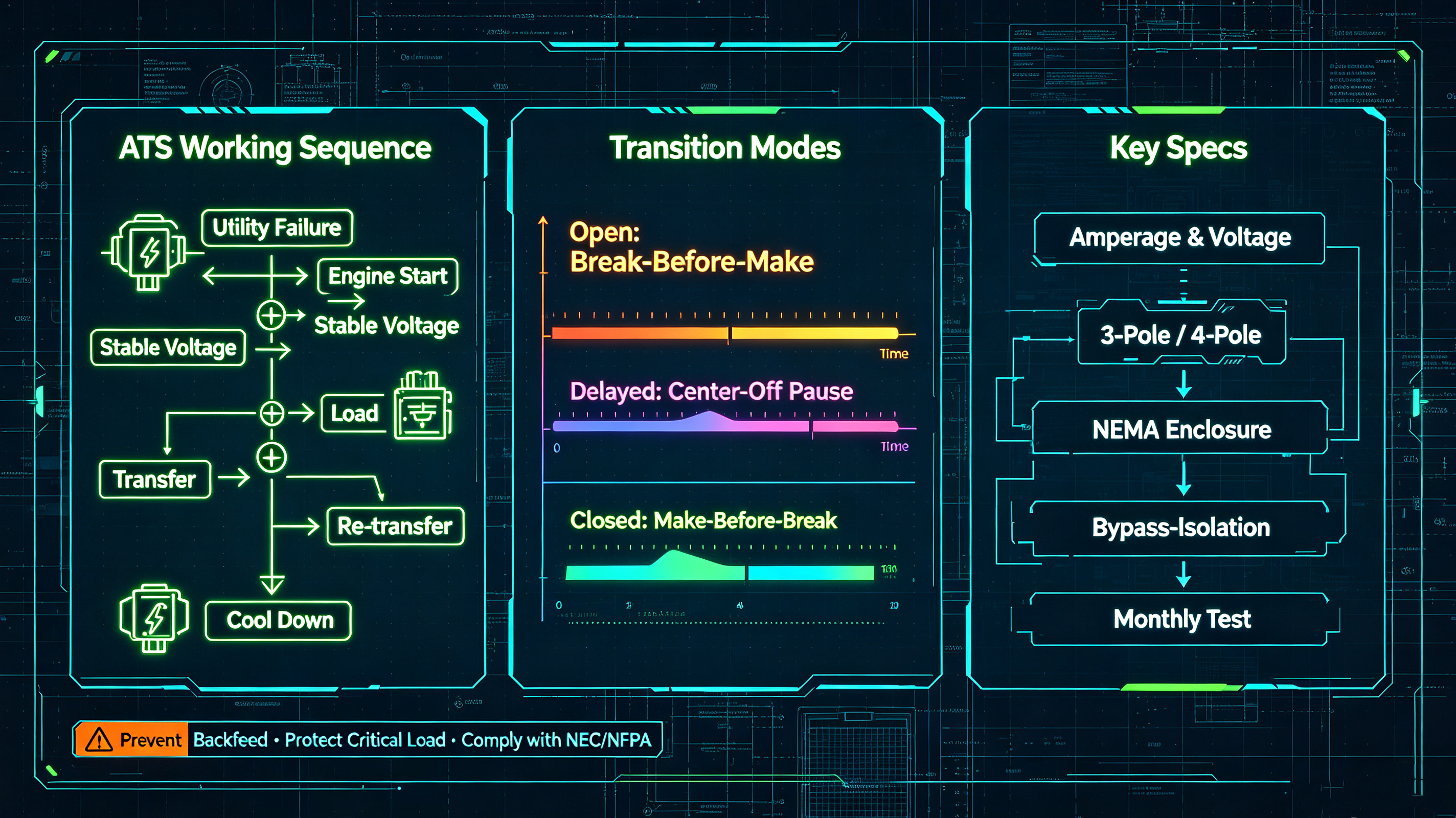

Programamos chaves de transferência para seguir uma sequência rígida de operação com base em atrasos específicos. Esta sequência garante a estabilidade da energia e protege os equipamentos downstream contra anomalias de tensão.
Monitoramento de tensão: O controlador rastreia continuamente a qualidade da energia da rede elétrica em todas as fases. Ele monitora subtensão, sobretensão, perda de fase e variações de frequência. Quando a energia da rede elétrica cai abaixo dos limites aceitáveis – geralmente caindo abaixo de 80% da tensão nominal – a sequência é iniciada.
Sinal de partida do motor: Para evitar partidas incômodas causadas por flutuações momentâneas da rede, o controlador utiliza um atraso de partida do motor (TDES). Normalmente definimos isso entre 3 e 5 segundos. Se a interrupção persistir após esse atraso, a chave fecha um contato seco, enviando um comando de partida de 2 fios ao módulo de controle do motor do gerador a diesel.
Transferência de carga: A chave espera que o gerador atinja parâmetros estáveis de tensão e frequência (normalmente 90% de tensão e 95% de frequência). Depois de verificado, um temporizador de atraso normal para emergência (TDNE) expira. O mecanismo então desconecta a carga da instalação da linha de serviço público morta e aciona mecanicamente os contatos para conectar a carga à alimentação ativa do gerador.
Retransferência e Cooldown (O 'Vice Versa'): O switch continua monitorando a linha da rede elétrica. Quando a energia da rede retorna, o controlador inicia um temporizador de retardo de emergência para normal (TDEN), geralmente definido para 5 a 30 minutos, para garantir que a alimentação da concessionária seja confiável. Uma vez confirmado, o switch transfere a carga de volta para a fonte de alimentação principal. Em seguida, ele mantém o contato de partida de 2 fios fechado para um ciclo de resfriamento do motor com retardo de tempo (TDEC), permitindo que o motor diesel dissipe o calor antes de executar um desligamento completo.
A transição aberta é o mecanismo de comutação mais comum que instalamos. A chave desconecta fisicamente a carga da rede elétrica antes de fazer a conexão à energia do gerador. Isso cria uma breve interrupção de energia de frações de segundo. Como as duas fontes de energia nunca são conectadas simultaneamente, não há risco de retroalimentação ou de paralelismo fora de fase. Freqüentemente os equipamos com monitores em fase que aguardam o alinhamento das ondas senoidais da rede elétrica e do gerador antes de concluir a transferência, reduzindo as correntes de partida. Esse tipo de transição é mais adequado para edifícios comerciais padrão, espaços de varejo e ambientes de fabricação não críticos, onde uma queda momentânea de energia não causa danos operacionais.
Uma chave de transição atrasada opera de forma semelhante a um modelo de transição aberta, mas inclui uma pausa programada. O mecanismo se desconecta da fonte primária, permanece em um estado neutro e desconectado e então completa a transferência para a fonte secundária. Este atraso permite que a tensão residual gerada por grandes cargas indutivas diminua. Motores pesados, grandes transformadores e chillers HVAC geram força eletromotriz reversa (EMF) quando desconectados. Transferir essas cargas instantaneamente para uma fonte de energia não sincronizada causa estresse mecânico severo, disjuntores desarmados e eixos de motor cortados. A transição atrasada evita esse dano mecânico, permitindo o colapso dos campos magnéticos antes de reconectar a energia.
As chaves de transição fechadas sobrepõem brevemente ambas as fontes de energia durante o retorno à energia da rede elétrica. A sobreposição normalmente dura menos de 100 milissegundos. Isto garante zero interrupção e uma transição totalmente suave de volta à rede. O gerador e a rede elétrica devem estar perfeitamente sincronizados em tensão, frequência e ângulo de fase antes que a chave permita a sobreposição. Esta arquitetura requer aprovação explícita da concessionária, controles avançados de sincronização e relés de proteção especializados (como relés de verificação de sincronismo ANSI 25). É o padrão para data centers, instalações de saúde e fabricação de processos contínuos, onde mesmo uma queda de milissegundos causa interrupções graves.
Tipo de transição | Mecanismo | Tempo de transferência típico | Aprovação de utilidade necessária | Melhor Aplicação |
|---|---|---|---|---|
Transição aberta | Quebrar antes de fazer | 50 - 150 milissegundos | Não | Varejo, comercial padrão, indústria leve |
Transição Atrasada | Centralização (pausa neutra) | Ajustável (1 - 30 segundos) | Não | Fabricação pesada, HVAC de grande porte, tratamento de água, elevadores |
Transição Fechada | Faça antes do intervalo | Interrupção zero (sobreposição <100ms) | Sim | Data centers, hospitais, instituições financeiras |
Os marcos regulatórios determinam a instalação obrigatória de chaves de transferência automática em ambientes específicos. A NFPA 110 (Norma para Sistemas de Energia de Emergência e Reserva) e os artigos 700 e 701 do Código Elétrico Nacional (NEC) estabelecem critérios de desempenho rigorosos. As instalações que abrigam iluminação de emergência, bombas de incêndio, elevadores e sistemas de suporte à vida devem restaurar a energia exatamente 10 segundos após uma falha na rede. As chaves de transferência manuais não podem atender a este requisito legal. Um sistema automatizado é legalmente obrigatório para garantir a segurança dos ocupantes e facilitar as operações de resposta a emergências durante eventos catastróficos. Testamos regularmente esses sistemas durante o comissionamento para verificar se eles atendem à regra dos 10 segundos sob carga total.
A infraestrutura empresarial moderna depende inteiramente de operações digitais ininterruptas. Data centers, farms de servidores e instituições financeiras enfrentam graves consequências decorrentes de anomalias de energia. Um processo de transferência manual de 30 segundos resulta em queda de conexões de rede, bancos de dados corrompidos e violações imediatas do Acordo de Nível de Serviço (SLA). Nesses ambientes, a chave de transferência funciona em conjunto com sistemas de fonte de alimentação ininterrupta (UPS). O UPS lida com a queda imediata em frações de segundo, transportando a carga crítica através de bancos de baterias. Enquanto isso, a chave de transferência coloca a geração de diesel pesado on-line para sustentar operações de longo prazo quando o gerador atinge a velocidade nominal.
Muitas instalações comerciais utilizam geradores a diesel móveis ou portáteis em vez de unidades de reserva permanente. A integração de uma chave de transferência automática com uma estação de acoplamento fornece uma estratégia de energia de emergência altamente eficaz. Esta configuração requer configurações de hardware específicas no exterior do edifício. A estação de acoplamento utiliza conectores de entrada resistentes, normalmente acessórios Cam-Lok, para rápida implantação de cabos. O sistema deve incluir configurações de partida pré-cabeadas de 2 fios roteadas do switch para o painel de acoplamento. Além disso, a instalação de uma tomada dedicada de 120 V ou 240 V para o aquecedor do bloco do gerador e o carregador de bateria é um requisito rigoroso. Isso garante que a unidade portátil mantenha a tensão máxima da bateria e a temperatura do motor enquanto estacionada no local, garantindo que esteja sempre pronta para dar partida quando o interruptor enviar o sinal de partida.
O dimensionamento da chave de transferência requer cálculos de carga precisos. A chave deve ser dimensionada para suportar a carga total conectada ou corresponder à classificação do dispositivo de proteção contra sobrecorrente a montante. Você não pode simplesmente combinar a amperagem da chave com a saída de quilowatts do gerador. Se uma instalação tiver um painel de serviço principal de 400 A, a chave de transferência deverá ser classificada para 400 A, mesmo que o gerador de backup possa produzir apenas 200 A de energia. As classificações de tensão devem corresponder exatamente ao serviço da instalação, seja 120/240 V monofásico, 208Y/120 V trifásico ou 480Y/277 V trifásico.
Seguimos um processo específico para dimensionamento:
Determine a carga contínua máxima da instalação ou do subpainel específico que está sendo apoiado.
Calcule todas as cargas não contínuas com base na demanda de pico histórica.
Aplique a regra de 125% para cargas contínuas conforme exigido pelo NEC para evitar a degradação térmica dos contatos do interruptor.
Combine a amperagem final calculada com o tamanho de chave padrão mais próximo (por exemplo, 100A, 200A, 400A, 800A, 1200A, até 4000A).
Sua arquitetura de aterramento determina se você instala um switch de 3 ou 4 polos. Uma chave de 3 pólos transfere os condutores trifásicos enquanto deixa o fio neutro solidamente conectado entre a rede elétrica e o gerador. Uma chave de 4 polos interrompe fisicamente e transfere o condutor neutro ao lado dos condutores de fase, criando uma configuração neutra comutada. Você deve usar uma chave de 4 pólos quando o gerador a diesel estiver configurado como um sistema derivado separadamente (SDS) com sua própria ligação neutro-terra. O uso de uma chave tripolar em um cenário SDS cria caminhos paralelos para correntes de retorno. Isso desarma imediatamente os relés de proteção contra falha de aterramento (GFP) e interrompe a alimentação da instalação.
Configuração | Manuseio Neutro | Aterramento do Gerador | Impacto da proteção contra falta à terra |
|---|---|---|---|
3 pólos | Solidamente conectado (não comutado) | Não Derivado Separadamente (ligado apenas no serviço principal) | Funciona normalmente se conectado corretamente |
4 pólos | Comutado ao lado dos condutores de fase | Sistema derivado separadamente (ligado ao gerador) | Evita disparos indesejados de relés GFP |
O ambiente físico determina a classificação de gabinete necessária. Os padrões da National Electrical Manufacturers Association (NEMA) definem o nível de proteção contra riscos ambientais. Nós os especificamos com base na localização física do equipamento.
NEMA 1: Projetado para uso interno geral. Protege contra queda de sujeira e contato acidental. Adequado para salas elétricas limpas e climatizadas.
NEMA 3R: Projetado para uso externo. Fornece proteção resistente às intempéries contra chuva, granizo e neve. Necessário ao montar o switch em paredes externas de edifícios.
NEMA 4X: Projetado para ambientes agressivos. Fornece proteção à prova d'água, à prova de poeira e resistente à corrosão. Nós os usamos em instalações costeiras, estações de tratamento de águas residuais e locais de fabricação de produtos químicos.
NEMA 12: Projetado para ambientes industriais internos. Fornece proteção contra circulação de poeira, queda de sujeira e gotejamento de líquidos não corrosivos.
As chaves de transferência modernas apresentam microprocessadores avançados que fazem muito mais do que simplesmente lançar contatos. Os gestores de instalações devem avaliar a necessidade de telemetria inteligente. Controladores de última geração fornecem registro detalhado de eventos, capturando registros de data e hora exatos de quedas de tensão, quedas de energia e durações de transferência. Alertas de manutenção preditiva notificam os operadores sobre desgaste de contato ou falha nas placas de controle. Além disso, a integração com sistemas de gerenciamento predial (BMS) via Modbus RTU, Modbus TCP/IP, BACnet ou Ethernet permite monitoramento remoto e controle centralizado das instalações. Essa telemetria é inestimável na solução de problemas de qualidade de energia intermitente.
A chave de transferência automática representa um ponto único de falha no sistema de distribuição elétrica. Como é o gatilho que avisa o gerador para ligar, se a chave não funcionar, nada será ligado. O gerador pode estar totalmente abastecido e com manutenção perfeita, mas ficará parado. Para mitigar esse grave risco em ambientes de missão crítica, os engenheiros especificam um ATS de Bypass-Isolation. Esta arquitetura especializada apresenta dois mecanismos de comutação distintos em um gabinete. Ele utiliza um mecanismo extraível que permite aos técnicos contornar fisicamente o mecanismo de comutação primário, isolando-o para teste, reparo ou substituição completa, sem nunca interromper a alimentação da carga crítica.
Os interruptores de transferência sofrem degradação principalmente devido à inatividade. A degradação do contato, o acúmulo de poeira e a rigidez mecânica ocorrem quando o mecanismo fica inativo por meses. O estabelecimento de rotinas rígidas de exercícios é obrigatório para manter as ligações mecânicas lubrificadas e verificar a lógica de controle.
Recomendamos um procedimento padronizado de manutenção preventiva mensal:
Revise os logs de eventos do controlador em busca de quaisquer anomalias de tensão registradas ou transferências abortadas.
Execute uma inspeção visual dos contatos principais quanto a corrosão, acúmulo de carbono ou descoloração.
Execute um teste de transferência sob carga para verificar se o gerador pode atender à demanda real da instalação.
Realize imagens térmicas em todos os terminais e contatores sob carga para detectar conexões soltas por meio de assinaturas de calor anormais.
Ao atualizar uma instalação, os engenheiros enfrentam um dilema entre instalar um interruptor autônomo montado na parede ou integrar o mecanismo de transferência diretamente no quadro de distribuição principal. As unidades autônomas oferecem aquisição mais fácil e substituição simples, mas exigem espaço significativo na parede e roteamento de cabos externos complexo. O painel integrado proporciona uma área ocupada mais limpa e reduz a passagem de conduítes externos, mas aumenta o custo de instalação inicial e complica a manutenção futura. A avaliação das restrições de área ocupada, do espaço disponível na parede, dos requisitos de raio de curvatura dos fios e dos custos totais de instalação determina a melhor abordagem para cada sala elétrica específica.
Audite o perfil de carga atual de sua instalação para determinar os requisitos exatos de amperagem para sua chave de transferência.
Consulte seu fornecedor de serviços públicos local para verificar as regras de interconexão antes de especificar um sistema de transição fechado.
Contrate um engenheiro elétrico licenciado para projetar o esquema de aterramento e determinar se uma configuração de 3 ou 4 polos é necessária.
Implemente um cronograma de testes mensais padronizado que inclua transferências de carga total e imagens térmicas de todos os contatores.
R: Embora fisicamente possíveis, os interruptores manuais são fortemente restritos em ambientes comerciais. Os códigos NEC e NFPA proíbem interruptores manuais para segurança de vidas, bombas de incêndio e sistemas de iluminação de emergência, que exigem restauração de energia em 10 segundos. Chaves manuais são aceitáveis apenas para cargas de espera opcionais onde a restauração imediata da energia não é necessária.
R: Você dimensiona a chave com base na carga total conectada ou na classificação do dispositivo de proteção contra sobrecorrente a montante, não na saída do gerador. Se estiver protegendo um painel de 400 A, você deverá instalar um switch de 400 A. O dimensionamento deve estar em conformidade com os requisitos de cálculo de carga da NEC para cargas contínuas e não contínuas.
R: Uma chave tripolar transfere apenas os condutores trifásicos, deixando o neutro solidamente conectado. Uma chave de 4 pólos transfere os condutores de fase e comuta fisicamente o condutor neutro. Uma chave de 4 polos é necessária quando o gerador é configurado como um sistema derivado separadamente para evitar o disparo do relé de falta à terra.
R: O mecanismo de transferência física opera em uma fração de segundo. No entanto, o tempo total desde a interrupção até a restauração da energia é normalmente de 10 a 15 segundos. Isso inclui o atraso da queda de tensão, o tempo de partida do motor e o tempo necessário para o gerador atingir tensão e frequência estáveis.
R: Uma chave de isolamento de bypass contém dois mecanismos de comutação paralelos. Ele permite que os operadores ignorem a chave primária e isolem-na para manutenção ou reparo sem deixar cair a energia da instalação. É necessário em hospitais, data centers e instalações de processos contínuos, onde o desligamento da energia para manutenção do switch é inaceitável.
R: Sim, desde que o gerador portátil suporte uma configuração de partida de 2 fios. A instalação deve ter uma estação de acoplamento com contatos de controle pré-cabeados. Além disso, um receptáculo dedicado deve ser instalado para alimentar o carregador de bateria do gerador portátil enquanto ele estiver estacionado, garantindo que ele tenha corrente de partida suficiente para dar partida.
R: O temporizador de resfriamento mantém o gerador funcionando sem carga elétrica depois que a energia da rede elétrica é restaurada. Isso permite que o sistema de arrefecimento do motor circule o líquido refrigerante e o óleo, dissipando o calor extremo do bloco do motor e do turboalimentador. Desligar abruptamente um motor diesel totalmente carregado causa choque térmico grave e danos aos componentes.
